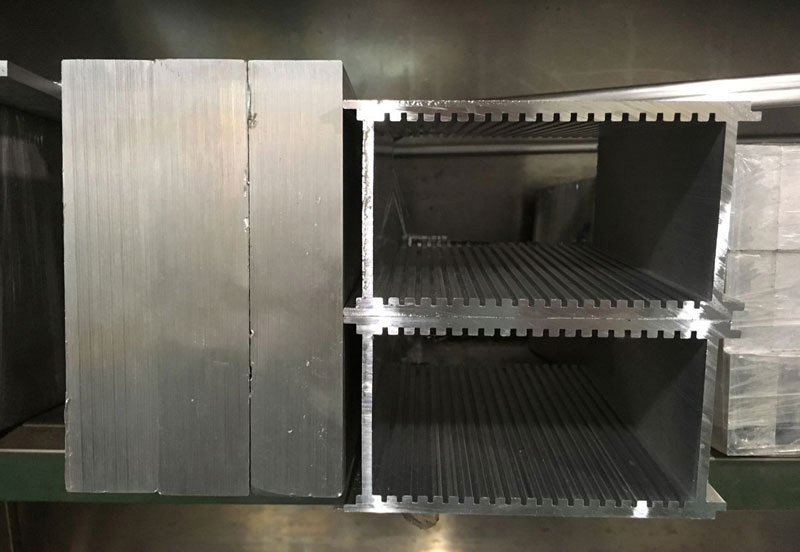

铝料盒的品质好坏其根本就是原料铝型材的品质，如果原料铝型材在挤压的时候出现不良的问题会直接造成后面加工铝料盒的速度以及品质和使用寿命。那么铝料盒原料铝型材是什么加工出来的呢？铝棒经过加热之后，紧接着就是挤压工序，在铝型材挤压过程中，很容易出现肉眼看得见的缺陷（如弯曲、变形、短条和划线等）和看不见的缺陷（如吸附颗粒），如果在生产过程中不注意观察和总结出现缺陷的原因，及时解决问题，生产的铝型材产品外观不好看不说，一不小心就容易造成报废，给企业带来非常大的损失。

那么先来看看铝料盒铝型材挤压时最容易出现的问题如短条、弯曲、划线缺陷造成的原因如下： 　

1、铝挤压筒和铝挤压垫之间的尺寸不配套，模孔不良造成铝的金属颗粒压入形成短条，所以选择模具时一定要选用适当尺寸的模垫和支撑垫，如果尺寸不合适可以适当的进行加装；

2、铝挤压模具没有及时更换，使用时间太长了，硬度不够，挤压出来的型材有弹性，容易弯曲。

3、受挤压速度与挤压温度的影响，如果挤压速度过快、挤压温度过高的话，型材的流动速度也会加快，模具变形程度增加，金属流动的速度加快，变形抗力就相对减弱，容易造成粘铝，增加工模具表面的粗糙度，形成型材表面的划线，轻则影响美观，生产出来的铝型材质量不过关，重则直接报废。

以上这些缺陷它们都有些共同的特征：在铝型材的表面呈白色，纵向分布且有一定的浓度，断断续续出现或者星星点点的出现，尾部多于前端，最次的就是氧化后颜色呈灰黑色，严重影响美观以及铝料盒铝型材的质量。

那么要什么解决这些影响铝型材质量的缺陷问题呢？在铝型材生产时，铝挤压模具的选择上，一定要严格注明挤压筒、挤压垫之间的配合尺寸误差不超过0.1mm；挤压筒和工作部分和非工作部分即挤压筒进料口倒角口的误差不超过1mm；保证铝挤压模具的硬度以及工作带光滑无齿口，并且保证铝棒的质量是合格的；采用正确的铝型材挤压工艺，才能确保生产出来的料盒制品铝型材产品美观以便出货到下一道工序或者下游厂家去加工。

深圳东虹鑫17年铝制品料盒加工经验和先进加工工艺，优质上下游供应链渠道管理，铝制品料盒加工8天交货，价格比同行优惠10%左右，一站式铝制品料盒加工就选东虹鑫，一定会让您满意而归。
